钢结构焊接

公司承接工程机械钢构件焊接制造，产品涵盖挖掘机动臂斗杆、装载机车架、起重机臂架、平台支架和配重箱等结构件，H型钢部品线和箱型部品线协同生产，下设激光下料区、焊接区、自动涂装区三个生产专区。工程机械承受冲击荷载和交变应力，动臂斗杆等关键构件选用Q355B或Q460C高强度钢板，板厚8~40mm，焊接质量决定整机作业安全性和使用寿命。

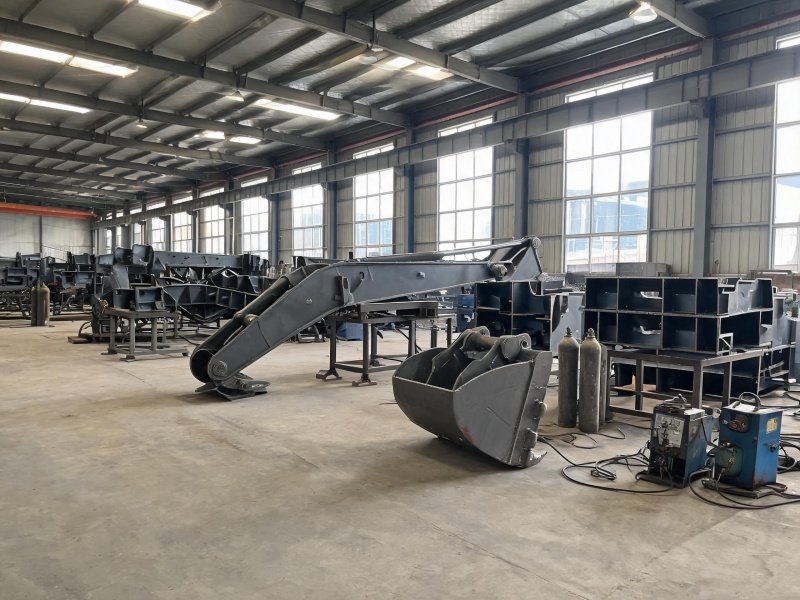

动臂和斗杆为箱型截面结构，由上下盖板和左右腹板焊接而成，主焊缝为全熔透坡口焊。坡口采用单V形或双V形，钝边2~3mm。焊接采用二氧化碳气体保护焊，焊丝ER50-6或ER70S-G。箱型构件四条主焊缝按对角对称顺序施焊，先焊内侧打底焊后焊外侧填充盖面。厚板焊接角变形容易导致构件扭曲，公司通过反变形预置和焊后火焰矫正配合压力机校形解决，构件直线度≤L/1000。

车架结构件为厚板拼焊结构，底板厚20~40mm，纵梁为H型钢或箱型梁。车架焊接变形量大，公司采用胎架定位焊固定后，用埋弧焊焊接主焊缝，焊接顺序从中间向两端对称退焊。车架焊后整体去应力处理——振动时效或低温回火，消除焊接残余应力，防止使用过程中变形开裂。关键受力焊缝100%超声波探伤达GB 11345二级标准，表面100%磁粉探伤。

销轴座和铰接耳板为工程机械关键受力节点，板厚30~60mm，与主体结构焊接为全熔透角接接头。厚板焊接层间温度控制不当容易产生冷裂纹，公司通过焊前预热、控制层间温度≤250℃和焊后保温缓冷解决。销轴孔焊后整体镗孔加工，孔径公差H8，同轴度≤0.05mm。

公司持有GB/T19001/24001/45001三项管理体系认证及6项发明专利，欢迎有工程机械钢构件加工制造需求的厂家咨询我们，支持来图定制。
