型材钢结构喷涂

公司承接钢结构喷塑前处理磷化加工，覆盖H型钢、箱型钢柱、C型钢檩条和各类钢构件的表面磷化处理，配备自动涂装区和磷化喷涂流水线，激光下料区、焊接区、自动涂装区三个生产专区协同作业。

磷化是喷塑前处理的核心工序，在钢构件表面生成不溶性磷酸盐转化膜，增加涂层与基材的机械咬合面积和化学键合力。未经磷化的钢构件直接喷塑时，涂层附着力为GB/T 9286划格法1~2级；磷化后提升至0级（最高等级），涂层脱落面积0%。

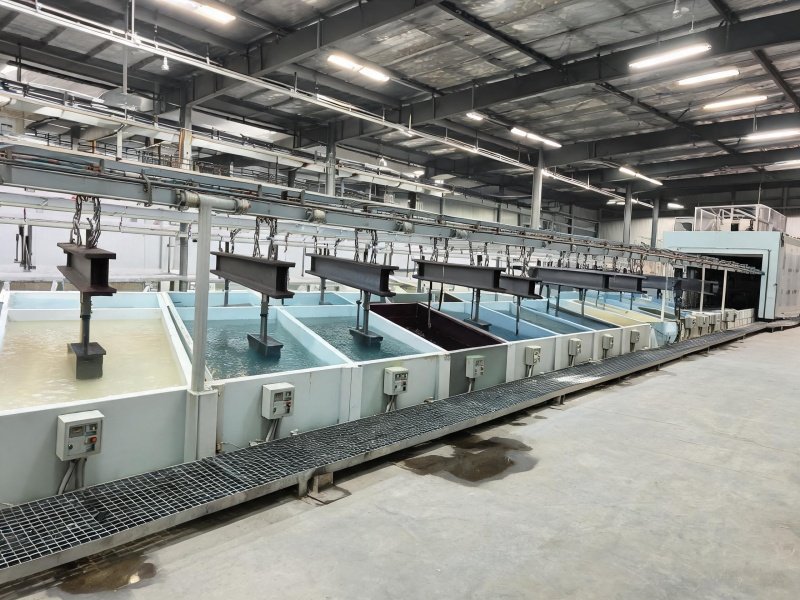

处理工艺流程分五道工序：

除油：钢构件表面附有切削油、防锈油和焊接飞溅物，进入碱液除油槽，碱液浓度3%~5%，温度50~60℃，浸泡或喷淋5~10分钟。除油后水冲洗去除残碱，冲洗水pH值≤9。

除锈：构件经通过式抛丸机除锈至Sa2.5级，表面粗糙度Rz 20~50μm。抛丸后清除焊缝飞溅物和切割氧化皮。无法抛丸的内腔和死角区域采用酸洗除锈，盐酸浓度10%~15%，浸泡15~30分钟后水冲洗至中性。

磷化：采用锌系磷化液，总酸度15~25点，游离酸度0.5~1.5点，温度35~45℃，喷淋或浸泡3~5分钟。磷化膜重2~4g/m²，膜厚1~3μm，膜层呈均匀深灰色。磷化液中铁离子浓度控制在0.3~0.6g/L，超出范围时部分更换槽液。磷化后用纯水冲洗2~3道，最后一道冲洗水电导率≤50μS/cm，防止杂质离子影响涂层固化。

钝化：磷化膜孔隙率高，需钝化封闭。钝化液采用钛盐或锆盐体系，常温喷淋30~60秒，在磷化膜孔隙中生成致密钝化层，封闭孔隙提高耐腐蚀性。

烘干：钝化后构件进入烘干炉，温度80~120℃烘干5~10分钟，去除表面水分。烘干后4小时内进入喷粉工位，防止裸钢二次氧化和磷化膜吸潮降效。超时未喷粉的构件需重新磷化。

公司持有GB/T19001/24001/45001三项管理体系认证及6项发明专利，钢结构喷塑磷化处理支持来图定制。
