柜体钣金加工

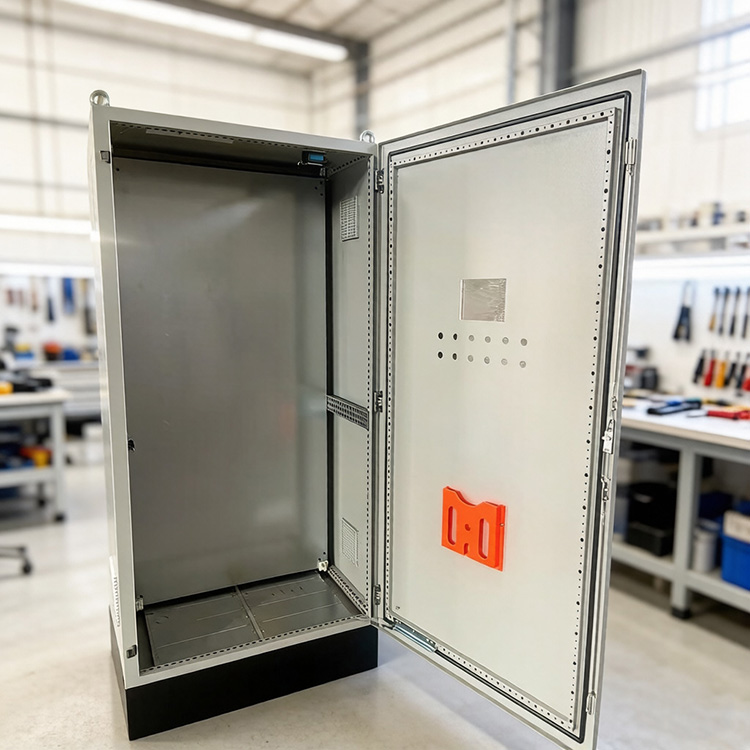

ES 五折型材柜（仿威图独立式电控柜），一体式五折折弯封闭框架、侧板不可拆卸、仅单台独立使用、不可多柜并柜，密封性能优于九折 PS 柜，稳定达到 IP54/IP55/IP56 防护，广泛用于机床、自动化产线、光伏逆变器、低压成套、PLC 控制系统、设备总控柜。

电气配套钣金功能结构

整机等电位接地系统

ES 五折型材内侧自带接地卡槽，柜体立柱、门板、底座、侧板全部通过 T2 紫铜接地柱、铜编织带跨接导通，整柜接地电阻≤0.1Ω；型材拼接处配套接地铜带，保证多联柜整体连通。

强弱电物理分隔钣金

柜内配套一体折弯分隔立板，直接卡入 ES 立柱模数槽，高压动力线缆与 PLC 通讯、弱电线路完全钣金隔离，消除电磁干扰。

通风散热钣金

上下通风百叶采用向下 15° 双层迷宫折弯结构，防水防尘；百叶内侧可拆卸金属防尘滤网，阻挡柳絮、粉尘堆积元器件；百叶可直接安装在门板、侧板预留槽位。

定制预留位

立柱型材模数槽可加装仪表窗口、操作按钮安装板、消防气溶胶法兰、散热空调安装支架，模块化快速装配。
