柜体钣金加工

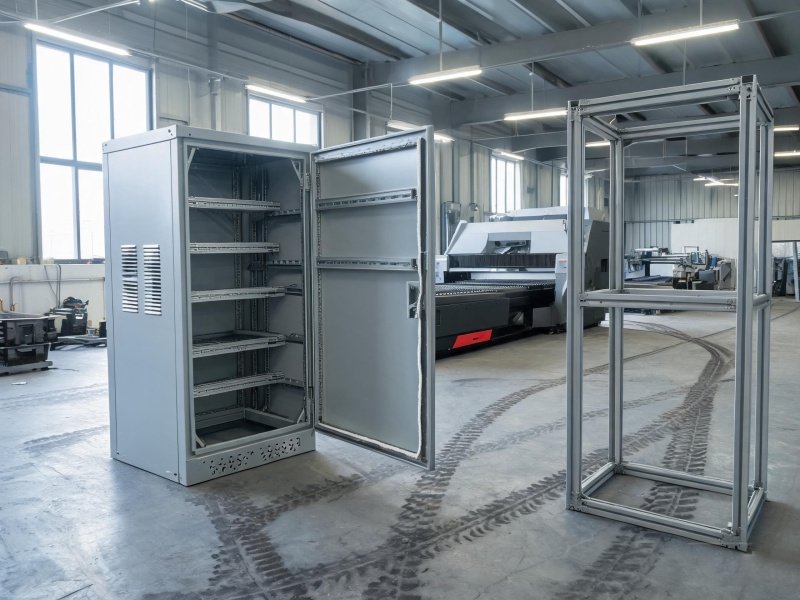

储能系统电气控制柜是搭载PCS功率变换器、EMS能量管理系统和配电单元的独立柜体，与电池柜分离布置。壳体采用SGCC镀锌板（2.0mm）或SUS304不锈钢，内部分为功率器件舱和控制器件舱两个隔间，隔板开走线孔并加装绝缘套管。功率器件舱顶部安装散热风机，侧面开设通风百叶，配风量按PCS满载发热量计算，确保舱内温升不超过15℃。

柜体加工流程涵盖激光切割下料、数控折弯成型、氩弧焊密封焊接、压铆安装及静电喷涂。柜内设置多层安装梁，孔位间距按19英寸标准机柜尺寸排列，兼容不同厂家PCS模块安装。柜底设置电缆进线孔和格兰头安装板，电缆孔配防火泥封堵件，防护等级IP54以上。门板采用双层结构，内贴EMC导电密封条，屏蔽效能达40dB以上。柜体表面静电喷涂RAL7035灰白色，耐盐雾超500小时。

支持来图定制，柜体尺寸、内部布局、走线方式和喷涂颜色均可按需调整。
